ZOVIS視野與最小瑕疵 → 解析度
瑕疵在影像上至少要有 3 個像素才判得穩，由此推回畫素數與鏡頭焦距。
選型
選型時先確認三件事
產線速度 → 快門與介面
移動中取像需要全域快門；資料量上來時改 10GigE 或 CXP，連續料捲改線陣。
材質與瑕疵型態 → 光源形式
反光面用同軸、輪廓用背光、表面起伏用低角度條形。
工業相機
四個系列
面陣三個系列、線陣一個系列，型號依需求再選。
面陣

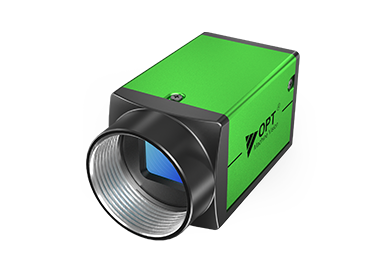

CC1
工業面陣相機
- 解析度
- 0.4 – 25 MP
- 介面
- GigE、USB3.0
- 機身 29 × 29 mm
- 最小功耗低於 2 W
- 支援 GenICam 標準
一般外觀檢測的主力。機身小、功耗低，機台空間有限時容易安裝。
面陣

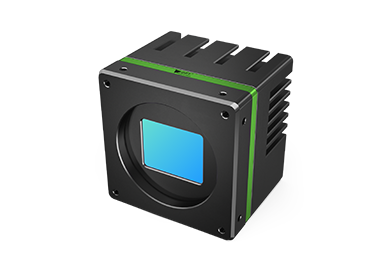

CH1
工業面陣相機（高解析）
- 解析度
- 5 MP – 1.5 億畫素
- 介面
- CameraLink、10GigE、CXP
- 傳輸速率最高 50 Gbps
- 傳輸距離可達 300 m
- 無風扇設計
高解析度與高幀率並重的場合；相機與控制箱距離遠時適用。
面陣

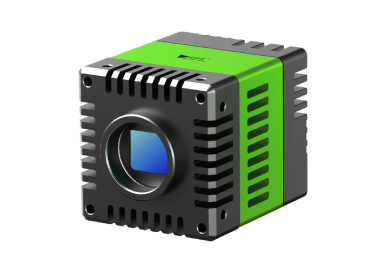

CM1
多光譜工業面陣相機
- 解析度
- 0.3 – 8 MP，0.2 – 1.7 μm 波段
- 介面
- GigE
- TEC 製冷與非 TEC 兩種
- TEC 版感光元件低於環境 15 °C
- 非 TEC 版機身 29 × 29 mm
可見光拍不到的資訊：材質成分、鍍層下方、透明物內部。訊號微弱時用 TEC 製冷版。
線陣

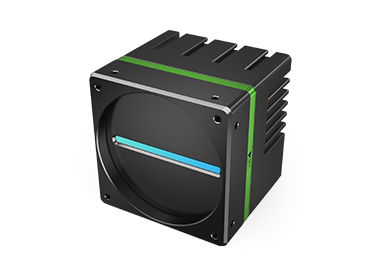

CL1
工業線陣相機
- 解析度
- 2K – 16K
- 介面
- GigE、CameraLink、10GigE、CXP
- 支援 FPGA 邊緣運算
- 內建明／暗場校正、CCM 等 ISP
- 無風扇設計
連續捲料、長條工件、圓柱面展開等無法單張取像的物件。
工業鏡頭
六類鏡頭

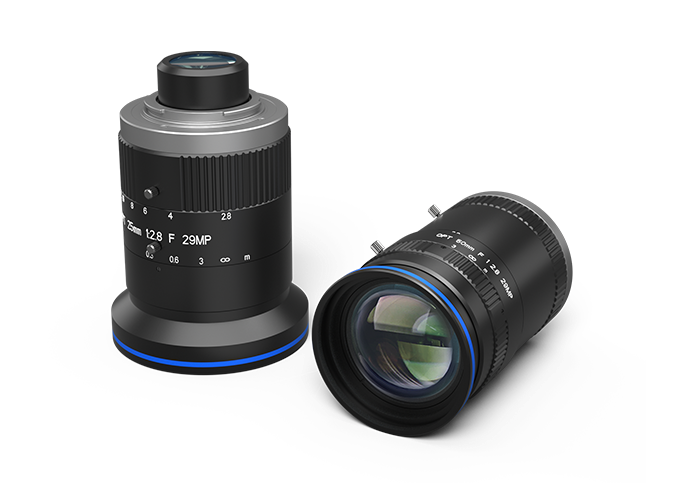

定焦鏡頭
最常用的一類。工作距離與視野確定後選焦距。

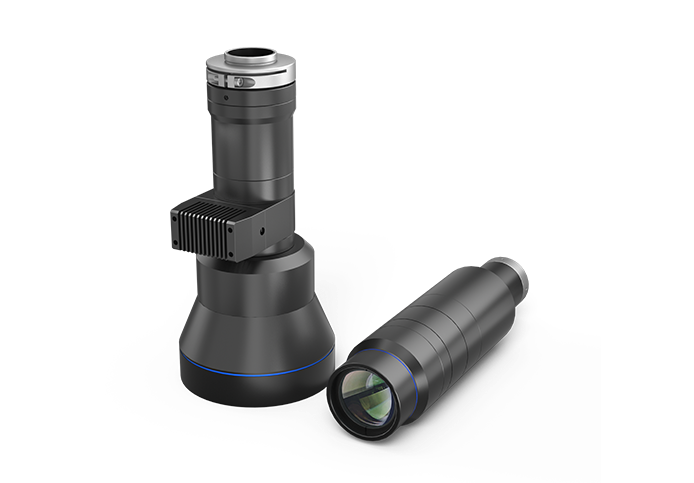

遠心鏡頭
尺寸量測，或工件有高度差、不能有透視誤差的場合。

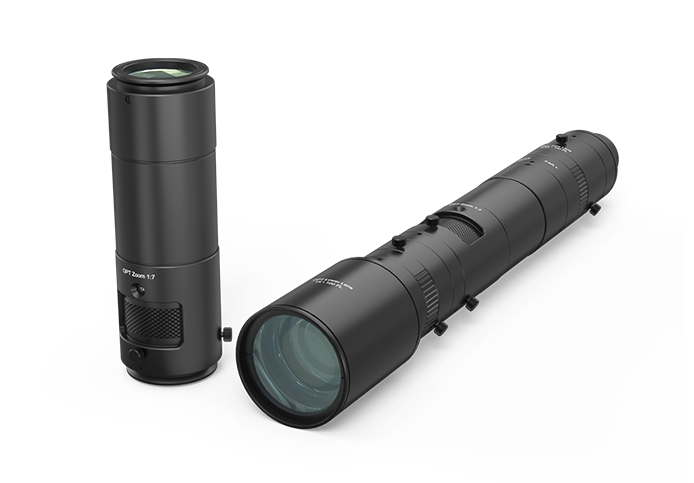

變倍鏡頭
同一站要兼顧多種尺寸的料號。

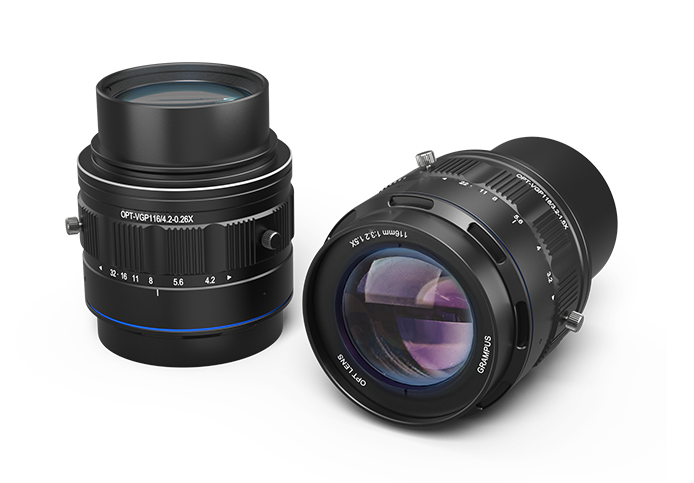

線掃鏡頭
搭配線陣相機，涵蓋長幅面與高線頻。

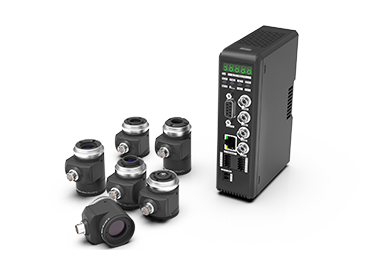

液態鏡頭
景深不足又不能移動機構時，以電調焦切換焦點。

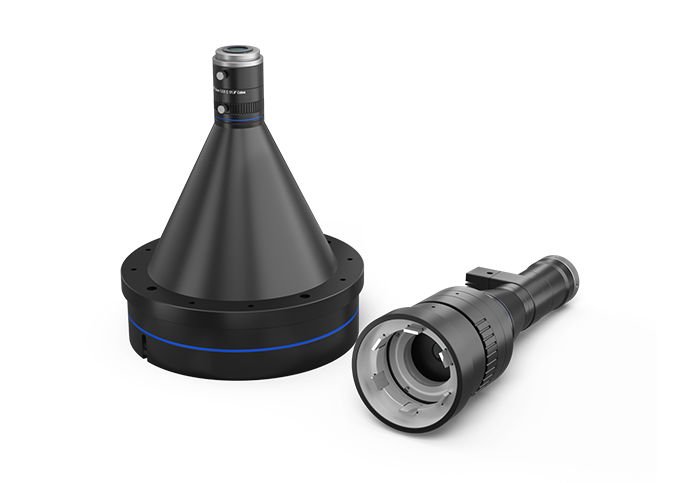

特殊鏡頭
微距、廣角、同軸照明一體等特定場合。
光源
六類標準光源

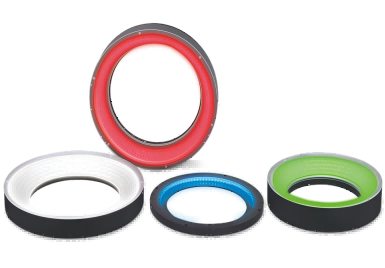

環形光源
最泛用的形式，近距離均勻照明。表面刮傷、缺件、裝配狀態。

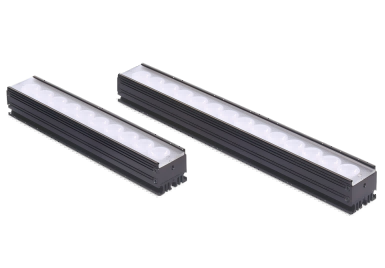

條形光源
大面積或側向打光。低角度入射可拉出表面起伏與刻字的陰影。

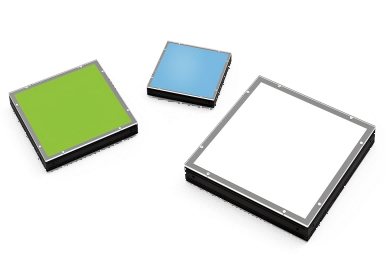

背光源
輪廓與通孔：尺寸量測、缺口、毛邊、透明件內的異物。

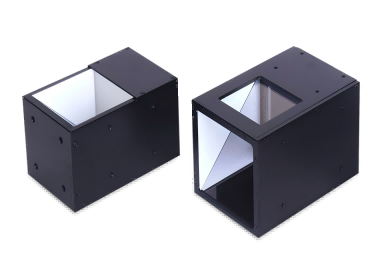

同軸光源
金屬、玻璃、晶圓等鏡面與高反光面，避免反光過曝。

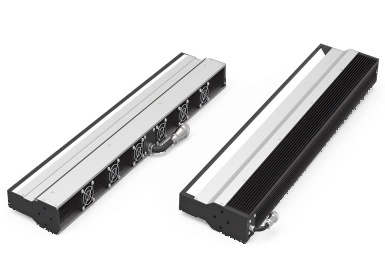

線型光源
搭配線陣相機，沿掃描線提供高強度均勻照明。

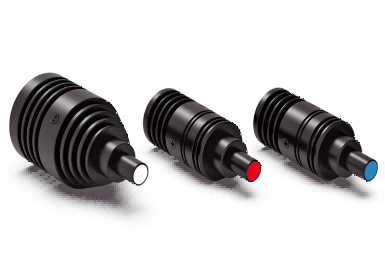

其它／非標光源
穹頂、方形無影等形式；空間或角度受限時可訂製。
光源控制器：調整亮度與觸發時序；需要瞬間高亮度時使用頻閃模式。
常見配置
三組典型組合
實際組合仍依檢測物、工作距離與節拍確認。
銘牌、標籤的印刷與雷雕字元
- 相機
- CC1 面陣 5 – 12 MP
- 鏡頭
- 定焦鏡頭
- 光源
- 同軸光源（金屬銘牌）或環形光源（紙質標籤）
反光銘牌以同軸光壓制鏡面反射。
金屬加工面的刮傷、撞傷
- 相機
- CC1 或 CH1 面陣
- 鏡頭
- 定焦鏡頭
- 光源
- 低角度條形光源
低角度打光讓刮痕產生陰影，與正常刀紋區分。
連續捲料、圓柱面展開
- 相機
- CL1 線陣 4K – 8K
- 鏡頭
- 線掃鏡頭
- 光源
- 線型光源
線陣相機與編碼器同步，掃出連續影像。
可單獨供應
相機、鏡頭、光源可單獨報價，不一定要搭配 ZOVIS。既有設備換相機或補光源也可詢價。
沿用既有硬體
現有相機符合 GigE Vision、解析度在 0.3 – 25 MP 之間，多半可直接接 ZOVIS 使用。
非標與訂製
機構空間受限或角度特殊時，光源可依安裝條件訂製；評估需要機構圖或現場照片。
選型協助
提供檢測物尺寸、最小瑕疵、節拍與工作距離，我們回覆建議的解析度、鏡頭焦距與打光方式。
